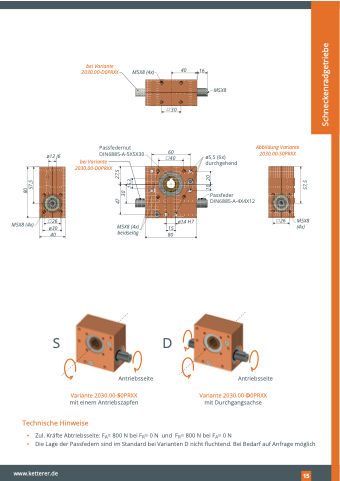

Page 15 - Ketterer Antriebe – Broschüre Schneckengetriebefamilie Ket-Motion
P. 15
bei Variante 2030.00-D0PRXX
M5X8 (4x)
40
16
30
M5X8
ø5,5 (6x) durchgehend
Passfeder DIN6885-A-4X4X12
ø12 j6
Passfedernut DIN6885-A-5X5X30 60
bei Variante 2030.00-D0PRXX
M5X8 (4x) beidseitig
Abbildung Variante 2030.00-S0PRXX
M5X8 (4x)
26 M5X8 (4x)
26 ø30
ø14 H7
15
80
40
SD Antriebsseite
Variante 2030.00-S0PRXX mit einem Antriebszapfen
Antriebsseite
Technische Hinweise
40
▪ Zul. Kräfte Abtriebsseite: FA= 800 N bei FR= 0 N und FR= 800 N bei FA= 0 N
▪ Die Lage der Passfedern sind im Standard bei Varianten D nicht fluchtend. Bei Bedarf auf Anfrage möglich
Variante 2030.00-D0PRXX mit Durchgangsachse
www.ketterer.de
125
47
27,5
80 57,5
30
16,3
10 20
57,5
Schneckenradgetriebe
