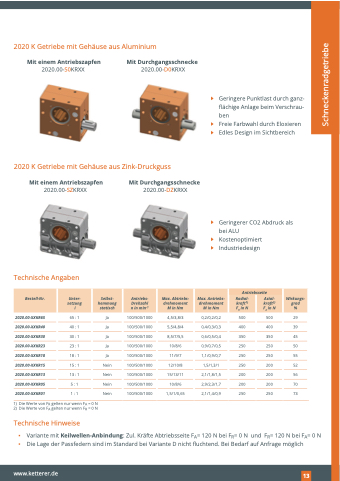

Page 13 - Ketterer Antriebe – Broschüre Schneckengetriebefamilie Ket-Motion

L
2020 K Getriebe mit Gehäuse aus Aluminium
Mit Durchgangsschnecke
2020.00-D0KRXX
M(1:1)
2020 K Getriebe mit Gehäuse aus Zink-Druckguss
Mit einem Antriebszapfen
2020.00-S0KRXX M
Mit einem Antriebszapfen
2020.00-SZKRXX
Mit Durchgangsschnecke
2020.00-DZKRXX
▪ Geringere Punktlast durch ganz- flächige Anlage beim Verschrau- ben
▪ Freie Farbwahl durch Eloxieren
▪ Edles Design im Sichtbereich
Technische Angaben
▪ Geringerer CO2 Abdruck als bei ALU
▪ Kostenoptimiert
▪ Industriedesign
Bestell-Nr.
Unter- setzung i
Selbst- hemmung statisch
Antriebs- Drehzahl n in min-1
Max. Abtriebs- drehmoment M in Nm
Max. Antriebs- drehmoment M in Nm
Antriebsseite
Wirkungs- grad
%
Radial- kraft1) FR in N
Axial- kraft2) FA in N
2020.00-XXKR65 2020.00-XXKR40 2020.00-XXKR30 2020.00-XXKR23 2020.00-XXKR18 2020.00-XXKR15 2020.00-XXKR13 2020.00-XXKR05 2020.00-XXKR01
1) Die Werte von 2) Die Werte von
65 : 1 Ja 40 : 1 Ja 30 : 1 Ja 23 : 1 Ja 18 : 1 Ja 15 : 1 Nein 13 : 1 Nein
5 : 1 Nein
1 : 1 Nein
FR gelten nur wenn FA = 0 N FA gelten nur wenn FR = 0 N
100/500/1000 100/500/1000 100/500/1000 100/500/1000 100/500/1000 100/500/1000 100/500/1000 100/500/1000 100/500/1000
4,5/3,8/3 5,5/4,8/4 8,5/7/5,5 10/8/6 11/9/7 12/10/8 15/13/11 10/8/6 1,5/1/0,65
0,2/0,2/0,2 0,4/0,3/0,3 0,6/0,5/0,4 0,9/0,7/0,5 1,1/0,9/0,7 1,5/1,3/1 2,1/1,8/1,5 2,9/2,3/1,7 2,1/1,4/0,9
500 500 29 400 400 39 350 350 45 250 250 50 250 250 55 250 200 52 200 200 56 200 200 70 250 250 73
Technische Hinweise
▪ Variante mit Keilwellen-Anbindung: Zul. Kräfte Abtriebsseite FA= 120 N bei FR= 0 N und FR= 120 N bei FA= 0 N
▪ Die Lage der Passfedern sind im Standard bei Variante D nicht fluchtend. Bei Bedarf auf Anfrage möglich
www.ketterer.de
123
Schneckenradgetriebe
