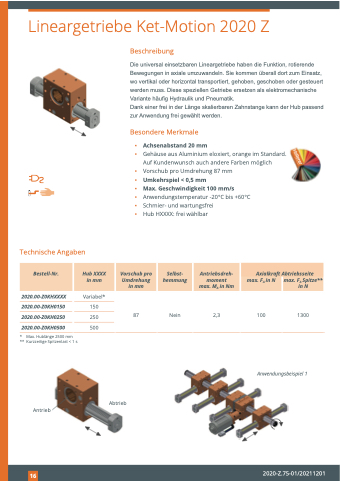

Lineargetriebe Ket-Motion 2020 Z
Technische Angaben
Beschreibung
Die universal einsetzbaren Lineargetriebe haben die Funktion, rotierende Bewegungen in axiale umzuwandeln. Sie kommen überall dort zum Einsatz, wo vertikal oder horizontal transportiert, gehoben, geschoben oder gesteuert werden muss. Diese speziellen Getriebe ersetzen als elektromechanische Variante häufig Hydraulik und Pneumatik.
Dank einer frei in der Länge skalierbaren Zahnstange kann der Hub passend zur Anwendung frei gewählt werden.
Besondere Merkmale
▪ Achsenabstand 20 mm
▪ Gehäuse aus Aluminium eloxiert, orange im Standard.
Auf Kundenwunsch auch andere Farben möglich
▪ Vorschub pro Umdrehung 87 mm
▪ Umkehrspiel < 0,5 mm
▪ Max. Geschwindigkeit 100 mm/s
▪ Anwendungstemperatur -20°C bis +60°C
▪ Schmier- und wartungsfrei
▪ Hub HXXXX: frei wählbar
Bestell-Nr.
Hub XXXX in mm
Vorschub pro Umdrehung in mm
Selbst- hemmung
Antriebsdreh- moment max. MA in Nm
Axialkraft Abtriebsseite
max. FA in N
max. FA Spitze** in N
2020.00-Z0KHXXXX 2020.00-Z0KH0150 150 2020.00-Z0KH0250 250 2020.00-Z0KH0500 500
* Max. Hublänge 2500 mm ** Kurzzeitige Spitzenlast < 1 s
Antrieb
Variabel*
87 Nein 2,3 100 1300
Abtrieb
Anwendungsbeispiel 1
16
2020-Z.75-01/20211201
