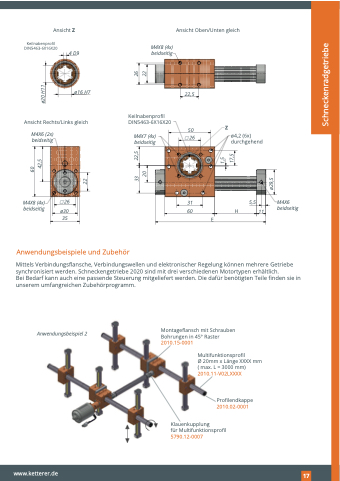

Page 17 - Ketterer Antriebe – Broschüre Schneckengetriebefamilie Ket-Motion

Ansicht Z Keilnabenprofil
Ansicht Oben/Unten gleich
DIN5463-6X16X20
M4X8 (4x) beidseitig
Keilnabenprofil DIN5463-6X16X20
Ansicht Rechts/Links gleich
4 D9
ø16 H7
22,5
50 M4X7 (4x) 26
beidseitig
31 60
Mittels Verbindungsflansche, Verbindungswellen und elektronischer Regelung können mehrere Getriebe synchronisiert werden. Schneckengetriebe 2020 sind mit drei verschiedenen Motortypen erhältlich.
Bei Bedarf kann auch eine passende Steuerung mitgeliefert werden. Die dafür benötigten Teile finden sie in unserem umfangreichen Zubehörprogramm.
Montageflansch mit Schrauben Bohrungen in 45° Raster 2010.15-0001
Multifunktionsprofil
Ø 20mm x Länge XXXX mm ( max. L = 3000 mm) 2010.11-V02LXXXX
Profilendkappe
2010.02-0001
Klauenkupplung
für Multifunktionsprofil 5790.12-0007
M4X6 (2x) beidseitig
M4X8 (4x) beidseitig
ø4,2 (6x) durchgehend
26
ø30 35
5,5
M4X6
11 beidseitig
Anwendungsbeispiele und Zubehör
www.ketterer.de
127
Anwendungsbeispiel 2
E
Z
22
ø29,5
33 20
22,5 26 22
60
42,5
ø20 H11
1,5
17,5
Schneckenradgetriebe
H
