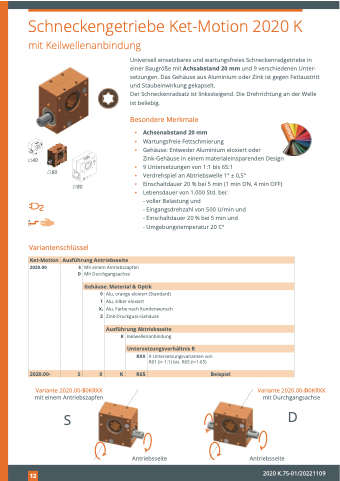

Schneckengetriebe Ket-Motion 2020 K mit Keilwellenanbindung
Universell einsetzbares und wartungsfreies Schneckenradgetriebe in
einer Baugröße mit Achsabstand 20 mm und 9 verschiedenen Unter- L(1:1)
setzungen. Das Gehäuse aus Aluminium oder Zink ist gegen Fettaustritt und Staubeinwirkung gekapselt.
Der Schneckenradsatz ist linkssteigend. Die Drehrichtung an der Welle ist beliebig.
40
60
Besondere Merkmale
▪ Achsenabstand 20 mm
▪ Wartungsfreie Fettschmierung
▪ Gehäuse: Entweder Aluminium eloxiert oder
Zink-Gehäuse in einem materialeinsparenden Design
▪ 9 Untersetzungen von 1:1 bis 65:1
▪ Verdrehspiel an Abtriebswelle 1° ± 0,5°
▪ Einschaltdauer 20 % bei 5 min (1 min ON, 4 min OFF)
▪ Lebensdauer von 1.000 Std. bei:
- voller Belastung und
- Eingangsdrehzahl von 500 U/min und - Einschaltdauer 20 % bei 5 min und
- Umgebungstemperatur 20 C°
Variantenschlüssel
80
Ket-Motion
Ausführung Antriebsseite
2020.00
S Mit einem Antriebszapfen D Mit Durchgangsachse
2020.00-
S
Gehäuse: Material & Optik
0
1 Xi Z
Alu, orange eloxiert (Standard) Alu, silber eloxiert
Alu, Farbe nach Kundenwunsch Zink-Druckguss-Gehäuse
Ausführung Abtriebsseite
0
K Keilwellenanbindung
Variante 2020.00-S0KRXX mit einem Antriebszapfen
S
Variante 2020.00-D0KRXX mit Durchgangsachse
D
K
Untersetzungsverhältnis R
RXX
9 Untersetzungsvarianten von R01 (i= 1:1) bis R65 (i=1:65)
R65
Beispiel
Antriebsseite
Antriebsseite
112
2020 K.75-01/20221109
