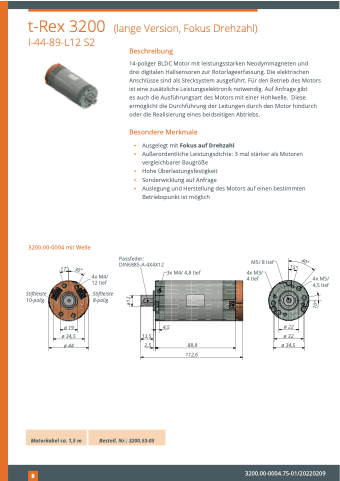

t-Rex 3200 (lange Version, Fokus Drehzahl) I-44-89-L12 S2
3200.00-0004 mit Welle
Beschreibung
14-poliger BLDC Motor mit leistungsstarken Neodymmagneten und
drei digitalen Hallsensoren zur Rotorlageerfassung. Die elektrischen Anschlüsse sind als Stecksystem ausgeführt. Für den Betrieb des Motors ist eine zusätzliche Leistungselektronik notwendig. Auf Anfrage gibt
es auch die Ausführungsart des Motors mit einer Hohlwelle. Diese ermöglicht die Durchführung der Leitungen durch den Motor hindurch oder die Realisierung eines beidseitigen Abtriebs.
Besondere Merkmale
▪ Ausgelegt mit Fokus auf Drehzahl
▪ Außerordentliche Leistungsdichte: 3 mal stärker als Motoren
vergleichbarer Baugröße
▪ Hohe Überlastungsfestigkeit
▪ Sonderwicklung auf Anfrage
▪ Auslegung und Herstellung des Motors auf einen bestimmten Betriebspunkt ist möglich
Passfeder: DIN6885-A-4X4X12
M5/ 8 tief
4x M3/ 4 tief
4x M4/ 12 tief
Stiftleiste 8-polig
3x M4/ 4,8 tief
4x M5/ 4,5 tief
Stiftleiste 10-polig
ø 19
4,5
ø 22
ø 34,5
13,5 2,5
88,8 112,6
ø 32
ø 44
ø 34,5
Motorkabel ca. 1,5 m Bestell. Nr.: 3200.53-05
81
3200.00-0004.75-01/20220209
40°
17°
15°
30°
ø12
10°
