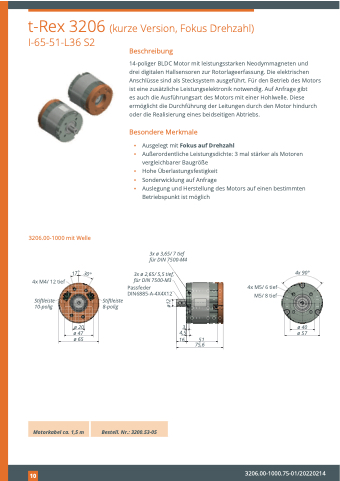

Page 10 - Ketterer Antriebe – Broschüre BLDC-Technologie

t-Rex 3206 (kurze Version, Fokus Drehzahl) I-65-51-L36 S2
3206.00-1000 mit Welle
Beschreibung
14-poliger BLDC Motor mit leistungsstarken Neodymmagneten und
drei digitalen Hallsensoren zur Rotorlageerfassung. Die elektrischen Anschlüsse sind als Stecksystem ausgeführt. Für den Betrieb des Motors ist eine zusätzliche Leistungselektronik notwendig. Auf Anfrage gibt
es auch die Ausführungsart des Motors mit einer Hohlwelle. Diese ermöglicht die Durchführung der Leitungen durch den Motor hindurch oder die Realisierung eines beidseitigen Abtriebs.
Besondere Merkmale
▪ Ausgelegt mit Fokus auf Drehzahl
▪ Außerordentliche Leistungsdichte: 3 mal stärker als Motoren
vergleichbarer Baugröße
▪ Hohe Überlastungsfestigkeit
▪ Sonderwicklung auf Anfrage
▪ Auslegung und Herstellung des Motors auf einen bestimmten Betriebspunkt ist möglich
3x ø 3,65/ 7 tief für DIN 7500-M4
4x M4/ 12 tief
Stiftleiste 10-polig
3x ø 2,65/ 5,5 tief,
für DIN 7500-M3
Passfeder DIN6885-A-4X4X12
4x M5/ 6 tief M5/ 8 tief
4x 90°
ø 40
Stiftleiste 8-polig
ø 20 ø 47 ø 65
3 4,5
16
51 75,6
ø 57
Motorkabel ca. 1,5 m Bestell. Nr.: 3200.53-05
10
3206.00-1000.75-01/20220214
17°
30°
ø12
