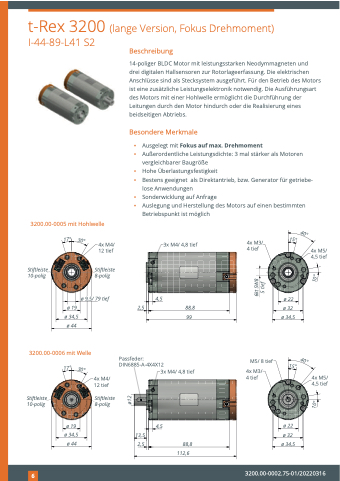

Page 6 - Ketterer Antriebe – Broschüre BLDC-Technologie

t-Rex 3200 (lange Version, Fokus Drehmoment) I-44-89-L41 S2
3200.00-0005 mit Hohlwelle
Beschreibung
14-poliger BLDC Motor mit leistungsstarken Neodymmagneten und
drei digitalen Hallsensoren zur Rotorlageerfassung. Die elektrischen Anschlüsse sind als Stecksystem ausgeführt. Für den Betrieb des Motors ist eine zusätzliche Leistungselektronik notwendig. Die Ausführungsart des Motors mit einer Hohlwelle ermöglicht die Durchführung der Leitungen durch den Motor hindurch oder die Realisierung eines beidseitigen Abtriebs.
Besondere Merkmale
▪ ▪
▪ ▪
▪ ▪
Ausgelegt mit Fokus auf max. Drehmoment
Außerordentliche Leistungsdichte: 3 mal stärker als Motoren vergleichbarer Baugröße
Hohe Überlastungsfestigkeit
Bestens geeignet als Direktantrieb, bzw. Generator für getriebe- lose Anwendungen
Sonderwicklung auf Anfrage
Auslegung und Herstellung des Motors auf einen bestimmten Betriebspunkt ist möglich
4x M4/ 12 tief
Stiftleiste 8-polig
ø 9,5/ 79 tief
3x M4/ 4,8 tief
88,8 99
4x M3/ 4 tief
4x M5/ 4,5 tief
Stiftleiste 10-polig
4,5
ø 22
ø 19 ø 34,5 ø 44
2,5
ø 32
ø 34,5
3200.00-0006 mit Welle
4x M4/ 12 tief
Stiftleiste Stiftleiste
Passfeder: DIN6885-A-4X4X12
M5/ 8 tief
4x M3/ 4 tief
3x M4/ 4,8 tief
4x M5/ 4,5 tief
10-polig
8-polig
ø 19
4,5
ø 22
ø 34,5
13,5 2,5
88,8 112,6
ø 32
ø 44
ø 34,5
61
3200.00-0002.75-01/20220316
17°
17°
40°
40°
30°
30°
15°
15°
10°
10°
ø12
6kt SW8 5 tief
