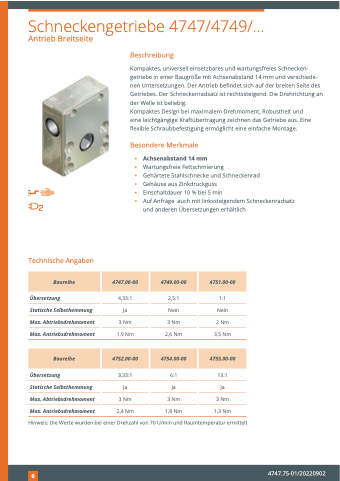

Schneckengetriebe 4747/4749/...
Antrieb Breitseite
Technische Angaben
Übersetzung
Statische Selbsthemmung Max. Abtriebsdrehmoment Max. Antriebsdrehmoment
Übersetzung
Statische Selbsthemmung Max. Abtriebsdrehmoment Max. Antriebsdrehmoment
4,33:1 Ja
3 Nm 1,9 Nm
3,33:1 Ja
3 Nm 2,4 Nm
2,5:1 Nein 3 Nm 2,6 Nm
6:1 Ja
3 Nm 1,8 Nm
1:1 Nein 2 Nm 3,5 Nm
13:1 Ja
3 Nm 1,3 Nm
Beschreibung
Kompaktes, universell einsetzbares und wartungsfreies Schnecken- getriebe in einer Baugröße mit Achsenabstand 14 mm und verschiede- nen Untersetzungen. Der Antrieb befindet sich auf der breiten Seite des Getriebes. Der Schneckenradsatz ist rechtssteigend. Die Drehrichtung an der Welle ist beliebig.
Kompaktes Design bei maximalem Drehmoment, Robustheit und
eine leichtgängige Kraftübertragung zeichnen das Getriebe aus. Eine flexible Schraubbefestigung ermöglicht eine einfache Montage.
Besondere Merkmale
▪ ▪ ▪ ▪ ▪ ▪
Achsenabstand 14 mm
Wartungsfreie Fettschmierung
Gehärtete Stahlschnecke und Schneckenrad
Gehäuse aus Zinkdruckguss
Einschaltdauer 10 % bei 5 min
Auf Anfrage auch mit linkssteigendem Schneckenradsatz und anderen Übersetzungen erhältlich
Baureihe
4747.00-00
4749.00-00
4751.00-00
Baureihe
4752.00-00
4754.00-00
4755.00-00
Hinweis: Die Werte wurden bei einer Drehzahl von 70 U/min und Raumtemperatur ermittelt
16
4747.75-01/20220902
