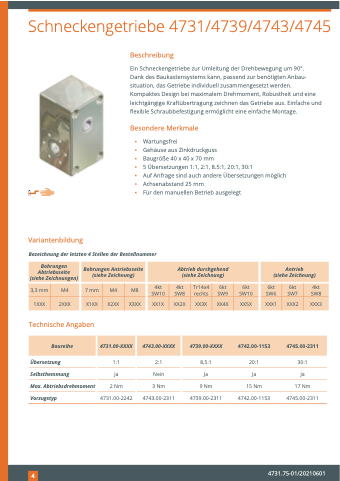

Schneckengetriebe 4731/4739/4743/4745
Variantenbildung
Bezeichnung der letzten 4 Stellen der Bestellnummer
Beschreibung
Ein Schneckengetriebe zur Umleitung der Drehbewegung um 90°.
Dank des Baukastensystems kann, passend zur benötigten Anbau- situation, das Getriebe individuell zusammengesetzt werden. Kompaktes Design bei maximalem Drehmoment, Robustheit und eine leichtgängige Kraftübertragung zeichnen das Getriebe aus. Einfache und flexible Schraubbefestigung ermöglicht eine einfache Montage.
Besondere Merkmale
▪ Wartungsfrei
▪ Gehäuse aus Zinkdruckguss
▪ Baugröße 40 x 40 x 70 mm
▪ 5 Übersetzungen 1:1, 2:1, 8.5:1, 20:1, 30:1
▪ Auf Anfrage sind auch andere Übersetzungen möglich
▪ Achsenabstand 25 mm
▪ Für den manuellen Betrieb ausgelegt
Bohrungen Abtriebsseite (siehe Zeichnungen)
Bohrungen Antriebsseite (siehe Zeichnung)
Abtrieb durchgehend (siehe Zeichnung)
Antrieb (siehe Zeichnung)
3,3 mm
M4
7 mm
M4
M8
4kt SW10
4kt SW8
Tr14x4 rechts
6kt SW9
6kt SW10
6kt SW6
6kt SW7
4kt SW8
1XXX
2XXX
X1XX
X2XX
X3XX
XX1X
XX2X
XX3X
XX4X
XX5X
XXX1
XXX2
XXX3
Technische Angaben
Übersetzung Selbsthemmung
Max. Abtriebsdrehmoment Vorzugstyp
1:1
Ja
2 Nm 4731.00-2242
2:1 Nein
3 Nm 4743.00-2311
8,5:1
Ja
9 Nm
4739.00-2311
20:1
Ja
15 Nm
4742.00-1153
30:1
Ja
17 Nm
4745.00-2311
Baureihe
4731.00-XXXX
4743.00-XXXX
4739.00-XXXX
4742.00-1153
4745.00-2311
14
4731.75-01/20210601
