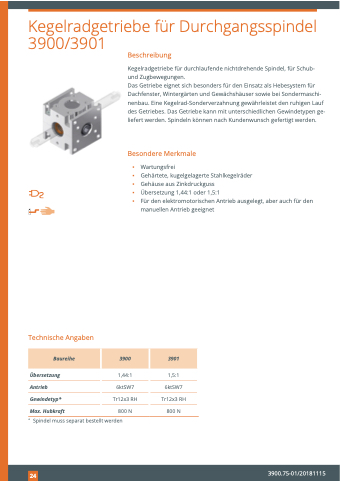

Page 24 - Ketterer – Kegelradgetriebe

Kegelradgetriebe für Durchgangsspindel
3900/3901
Beschreibung
Kegelradgetriebe für durchlaufende nichtdrehende Spindel, für Schub- und Zugbewegungen.
Das Getriebe eignet sich besonders für den Einsatz als Hebesystem für Dachfenster, Wintergärten und Gewächshäuser sowie bei Sondermaschi- nenbau. Eine Kegelrad-Sonderverzahnung gewährleistet den ruhigen Lauf des Getriebes. Das Getriebe kann mit unterschiedlichen Gewindetypen ge- liefert werden. Spindeln können nach Kundenwunsch gefertigt werden.
Besondere Merkmale
Technische Angaben
▪ ▪ ▪ ▪ ▪
Wartungsfrei
Gehärtete, kugelgelagerte Stahlkegelräder
Gehäuse aus Zinkdruckguss
Übersetzung 1,44:1 oder 1,5:1
Für den elektromotorischen Antrieb ausgelegt, aber auch für den manuellen Antrieb geeignet
Baureihe
3900
3901
Übersetzung
Antrieb 6ktSW7 Gewindetyp* Tr12x3 RH
Max. Hubkraft 800 N
* Spindel muss separat bestellt werden
1,5:1 6ktSW7 Tr12x3 RH 800 N
1,44:1
214
3900.75-01/20181115
