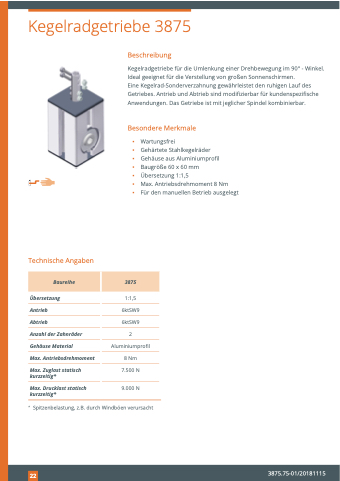

Page 22 - Ketterer – Kegelradgetriebe

Kegelradgetriebe 3875
Technische Angaben
Übersetzung
Antrieb
Abtrieb
Anzahl der Zahnräder
Gehäuse Material
Max. Antriebsdrehmoment
Max. Zuglast statisch kurzzeitig*
Max. Drucklast statisch kurzzeitig*
1:1,5 6ktSW9 6ktSW9
2 Aluminiumprofil 8 Nm
Beschreibung
Kegelradgetriebe für die Umlenkung einer Drehbewegung im 90° - Winkel. Ideal geeignet für die Verstellung von großen Sonnenschirmen.
Eine Kegelrad-Sonderverzahnung gewährleistet den ruhigen Lauf des Getriebes. Antrieb und Abtrieb sind modifizierbar für kundenspezifische Anwendungen. Das Getriebe ist mit jeglicher Spindel kombinierbar.
Besondere Merkmale
▪ Wartungsfrei
▪ Gehärtete Stahlkegelräder
▪ Gehäuse aus Aluminiumprofil
▪ Baugröße 60 x 60 mm
▪ Übersetzung 1:1,5
▪ Max. Antriebsdrehmoment 8 Nm
▪ Für den manuellen Betrieb ausgelegt
Baureihe
3875
7.500 N
9.000 N
* Spitzenbelastung, z.B. durch Windböen verursacht
212
3875.75-01/20181115
