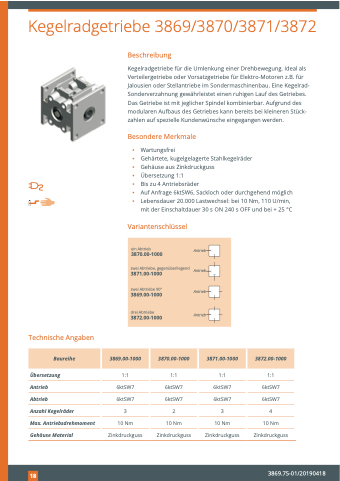

Kegelradgetriebe 3869/3870/3871/3872
Beschreibung
Kegelradgetriebe für die Umlenkung einer Drehbewegung. Ideal als Verteilergetriebe oder Vorsatzgetriebe für Elektro-Motoren z.B. für Jalousien oder Stellantriebe im Sondermaschinenbau. Eine Kegelrad- Sonderverzahnung gewährleistet einen ruhigen Lauf des Getriebes. Das Getriebe ist mit jeglicher Spindel kombinierbar. Aufgrund des modularen Aufbaus des Getriebes kann bereits bei kleineren Stück- zahlen auf spezielle Kundenwünsche eingegangen werden.
Besondere Merkmale
▪ Wartungsfrei
▪ Gehärtete, kugelgelagerte Stahlkegelräder
▪ Gehäuse aus Zinkdruckguss
▪ Übersetzung 1:1
▪ Bis zu 4 Antriebsräder
▪ Auf Anfrage 6ktSW6, Sackloch oder durchgehend möglich
▪ Lebensdauer 20.000 Lastwechsel: bei 10 Nm, 110 U/min,
mit der Einschaltdauer 30 s ON 240 s OFF und bei + 25 °C
Technische Angaben
Übersetzung
Antrieb
Abtrieb
Anzahl Kegelräder
Max. Antriebsdrehmoment Gehäuse Material
1:1 6ktSW7 6ktSW7
3
10 Nm Zinkdruckguss
1:1 6ktSW7 6ktSW7
2
10 Nm Zinkdruckguss
1:1 6ktSW7 6ktSW7
3
10 Nm Zinkdruckguss
1:1 6ktSW7 6ktSW7
4
10 Nm Zinkdruckguss
Variantenschlüssel
ein Abtrieb
3870.00-1000
zwei Abtriebe, gegenüberliegend
3871.00-1000
zwei Abtriebe 90°
3869.00-1000
drei Abtriebe
3872.00-1000
Antrieb
Antrieb
Antrieb
Antrieb
Baureihe
3869.00-1000
3870.00-1000
3871.00-1000
3872.00-1000
