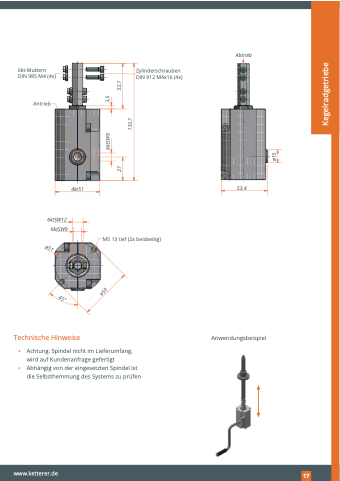

Page 17 - Ketterer – Kegelradgetriebe
P. 17
6kt-Muttern DIN 985 M4 (4x)
Antrieb
Zylinderschrauben DIN 912 M4x16 (4x)
Abtrieb
53,4
4kt51
6ktSW12 6ktSW9
M5 13 tief (2x beidseitig)
Technische Hinweise
Anwendungsbeispiel
▪ Achtung: Spindel nicht im Lieferumfang, wird auf Kundenanfrage gefertigt
▪ Abhängig von der eingesetzten Spindel ist die Selbsthemmung des Systems zu prüfen
www.ketterer.de
127
27
52,1
ø15
6ktSW9
3,5
133,7
Kegelradgetriebe
ø51
45°
ø59
