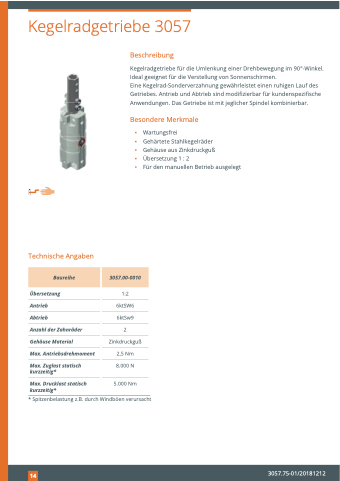

Kegelradgetriebe 3057
Beschreibung
Kegelradgetriebe für die Umlenkung einer Drehbewegung im 90°-Winkel. Ideal geeignet für die Verstellung von Sonnenschirmen.
Eine Kegelrad-Sonderverzahnung gewährleistet einen ruhigen Lauf des Getriebes. Antrieb und Abtrieb sind modifizierbar für kundenspezifische Anwendungen. Das Getriebe ist mit jeglicher Spindel kombinierbar.
Besondere Merkmale
▪ Wartungsfrei
▪ Gehärtete Stahlkegelräder
▪ Gehäuse aus Zinkdruckguß
▪ Übersetzung 1 : 2
▪ Für den manuellen Betrieb ausgelegt
Technische Angaben
Übersetzung
Antrieb
Abtrieb
Anzahl der Zahnräder
Gehäuse Material
Max. Antriebsdrehmoment
Max. Zuglast statisch kurzzeitig*
Baureihe
3057.00-0010
1:2 6ktSW6 6ktSw9
2 Zinkdruckguß 2,5 Nm 8.000 N
5.000 Nm
* Spitzenbelastung z.B. durch Windböen verursacht
Max. Drucklast statisch kurzzeitig*
14
3057.75-01/20181212
