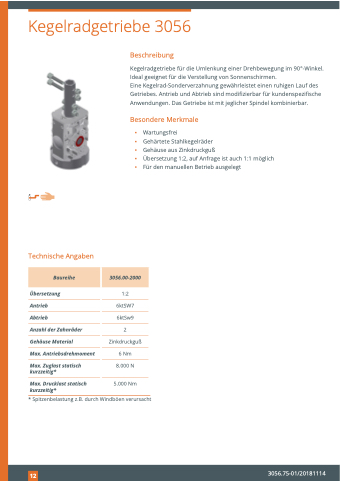

Page 12 - Ketterer – Kegelradgetriebe

Kegelradgetriebe 3056
Technische Angaben
Übersetzung
Antrieb
Abtrieb
Anzahl der Zahnräder
Gehäuse Material
Max. Antriebsdrehmoment
Max. Zuglast statisch kurzzeitig*
Max. Drucklast statisch kurzzeitig*
1:2 6ktSW7 6ktSw9
2 Zinkdruckguß 6 Nm
Beschreibung
Kegelradgetriebe für die Umlenkung einer Drehbewegung im 90°-Winkel. Ideal geeignet für die Verstellung von Sonnenschirmen.
Eine Kegelrad-Sonderverzahnung gewährleistet einen ruhigen Lauf des Getriebes. Antrieb und Abtrieb sind modifizierbar für kundenspezifische Anwendungen. Das Getriebe ist mit jeglicher Spindel kombinierbar.
Besondere Merkmale
▪ Wartungsfrei
▪ Gehärtete Stahlkegelräder
▪ Gehäuse aus Zinkdruckguß
▪ Übersetzung 1:2, auf Anfrage ist auch 1:1 möglich
▪ Für den manuellen Betrieb ausgelegt
Baureihe
3056.00-2000
8.000 N
5.000 Nm
* Spitzenbelastung z.B. durch Windböen verursacht
12
3056.75-01/20181114
