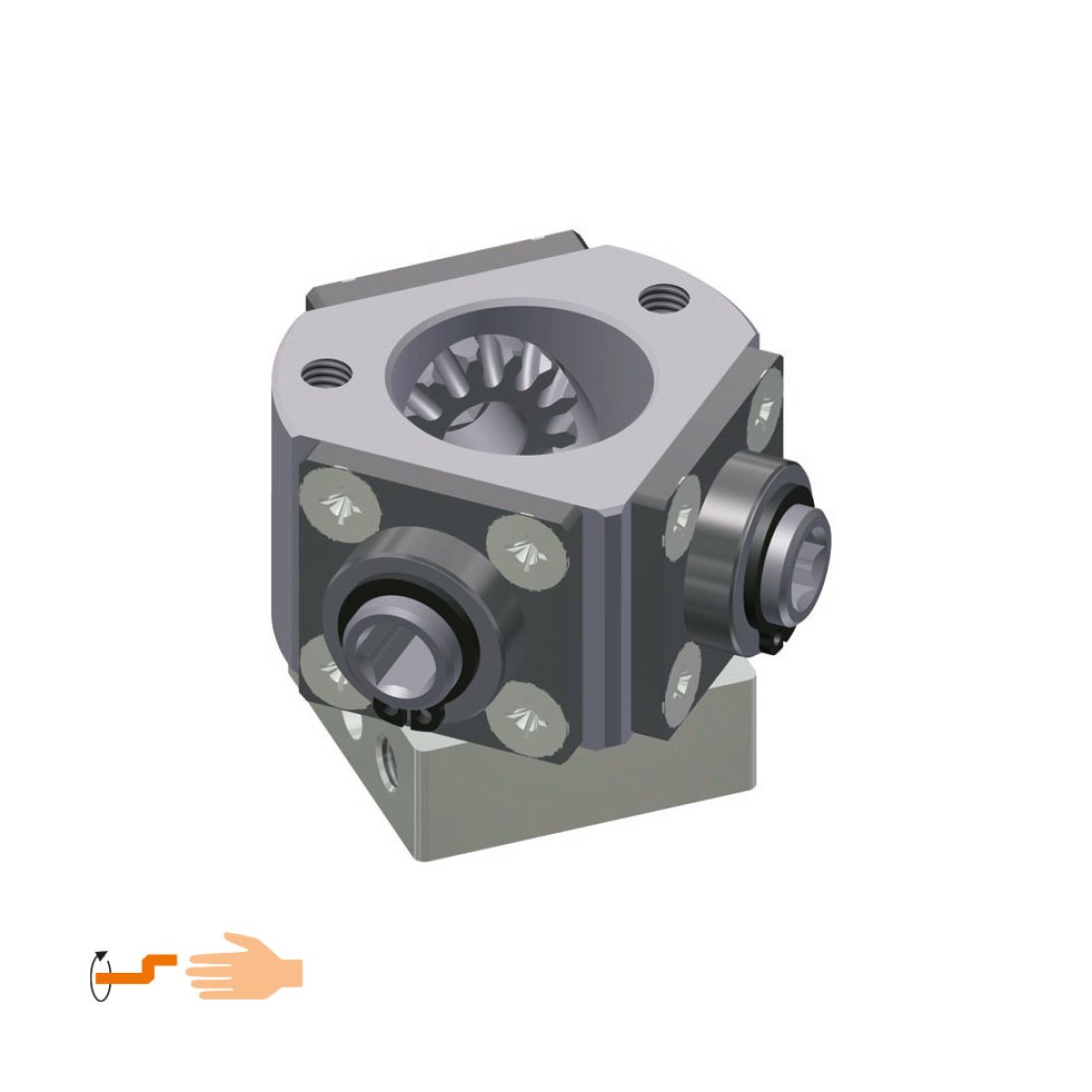

Umlenkgetriebe 3014
Beschreibung
Eine Kegelradgetriebe-Familie für den Einsatz als Umlenkgetriebe in bis zu drei Richtungen.
Die Umlenkung der Drehbewegung ist im Winkel 90°, 120°, 135° möglich. Auf Anfrage ist die Anzahl der Antriebsräder variabel. Einfache Schraubbefestigung am Adapter ermöglicht eine unkomplizierte Montage.
Besondere Merkmale
- Wartungsfrei
- Gehärtete Stahlkegelräder
- Gehäuse aus glasfaserverstärktem Kunststoff oder aus Aluminium im Winkel 90°/120°/135°
- Übersetzung nach unten 1,3:1, Übersetzung in Umlenkungsrichtung 1:1
- Für den manuellen Betrieb ausgelegt

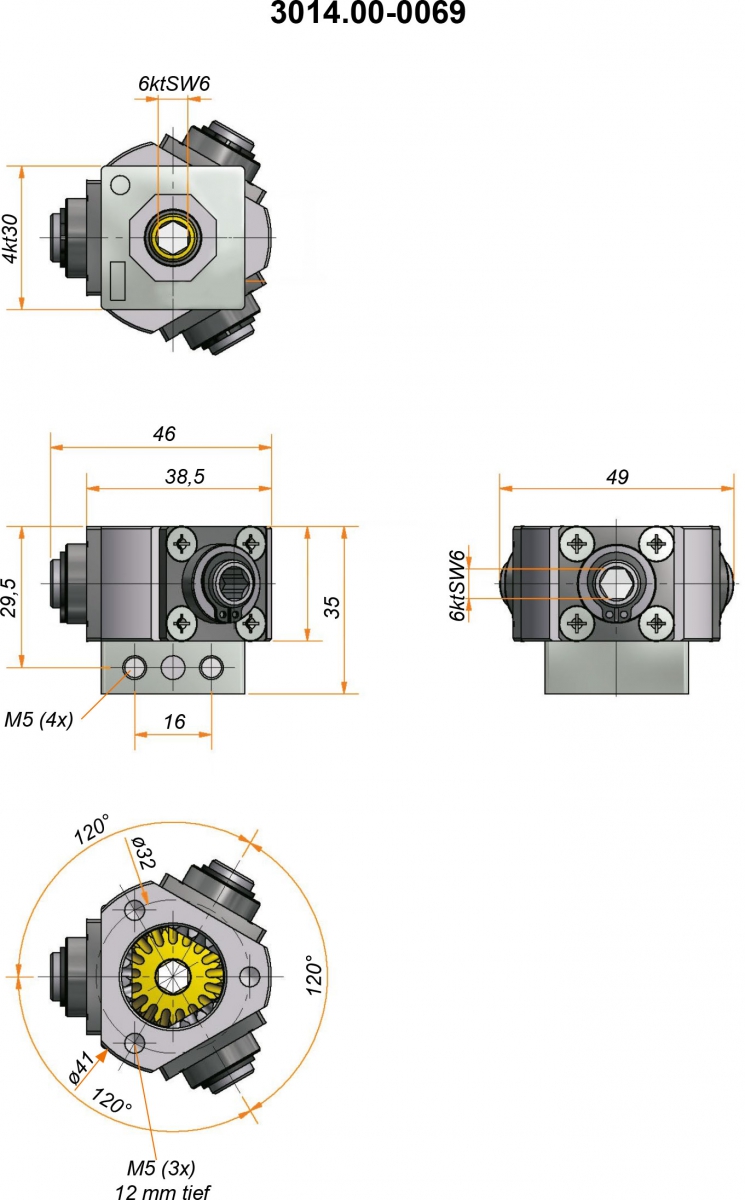

| Baureihe | 3014.00-0069 | 3014.00-0070 | 3014.00-0071 | 3014.00-0082 |
| Shop |  |
|
||
| Übersetzung in Umlenkungsrichtung | 1:1 | 1:1 | 1:1 | 1:1 |
| Übersetzung 90° nach unten | 1,3:1 | 1,3:1 | 1,3:1 | 1,3:1 |
| Antrieb/Abtrieb | 6ktSW6 | 6ktSW6 | 6ktSW6 | 6ktSW6 |
| Anzahl der Kegelräder | 4 | 4 | 3 | 3 |
| Max. Antriebsdrehmoment | 3 Nm | 3 Nm | 3 Nm | 3 Nm |
| Gehäuse/Umlenkungswinkel | 3 x 120° | 2 x 135° | 120° | 135° |
| Material | Aluminium | Aluminium | Kunststoff | Kunststoff |
