t-Rex 3206 I-65-86-H36 S2 (lange Version, Fokus Drehzahl)

Beschreibung

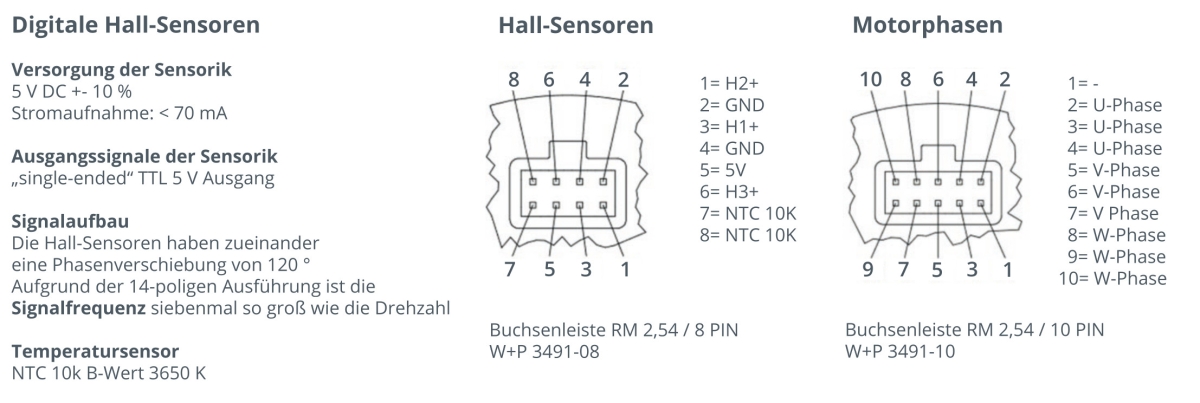

14-poliger BLDC Motor mit leistungsstarken Neodymmagneten und drei digitalen Hallsensoren zur Rotorlageerfassung. Die elektrischen Anschlüsse sind als Stecksystem ausgeführt. Für den Betrieb des Motors ist eine zusätzliche Leistungselektronik notwendig. Die Ausführungsart des Motors mit einer Hohlwelle ermöglicht die Realisierung eines beidseitigen Abtriebs.

Besondere Merkmale

  • Ausgelegt mit Fokus auf max. Drehzahl
  • Außerordentliche Leistungsdichte: 3 mal stärker als Motoren vergleichbarer Baugröße
  • Hohe Überlastungsfestigkeit
  • Bestens geeignet als Direktantrieb, bzw. Generator für getriebelose Anwendungen
  • Sonderwicklung auf Anfrage
  • Auslegung und Herstellung des Motors auf einen bestimmten Betriebspunkt ist möglich
t-Rex 3206 I-65-86 L36 S2 DH  3206.00-0004
Nennspannung 24 VDC 36 VDC 48 VDC
Nennstrom 7,2 A 6,5 A 5,8 A
Nenndrehmoment 1,3 Nm 1,2 Nm 1 Nm
Nenndrehzahl 1100 1/min 1730 1/min 2360 1/min
Wellenleistung im Nennmoment 150 W 208 W 248 W
Max. Wirkungsgrad 88 % 90 % 89 %
Leerlaufdrehzahl 1300 1/min 1950 1/min 2600 1/min
Leerlaufstrom 0,4 A 0,6 A 0,6 A
Stillstandsmoment 7 Nm 6 Nm 5 Nm
Anlaufstrom bei Stillstandsmoment 38 A 31 A 26 A
Drehmomentkonstante 0,183 Nm/A 0,195 Nm/A 0,192 Nm/A
Drehzahlkonstante 54 rpm/V 54 rpm/V 54 rpm/V



Motorparameter
Anschlusswiderstand (Phase-Phase) 247 Ohm
Anschlussinduktivität (Phase-Phase) 372 µH
Rotorträgheitsmoment 104 kg* mm²
Anzahl Pole 14
Verschaltungsart Dreieck
Anzahl Spule pro Phase 2
Verschaltung Spulen 2 Serie
Drehrichtung bidirektional

Hinweis:

Max. Umgebungstemperatur= 40 °C, reglerspezifisch
Am Nennpunkt (TU= 20 °C), reglerspezifisch
