t-Rex 3200 I-44-47-L21 S2 (kurze Version, Fokus Drehzahl)
Beschreibung
14-poliger BLDC Motor mit leistungsstarken Neodymmagneten und drei digitalen Hallsensoren zur Rotorlageerfassung. Die elektrischen Anschlüsse sind als Stecksystem ausgeführt. Für den Betrieb des Motors ist eine zusätzliche Leistungselektronik notwendig. Auf Anfrage gibt es auch die Ausführungsart des Motors mit einer Hohlwelle. Diese ermöglicht die Durchführung der Leitungen durch den Motor hindurch oder die Realisierung eines beidseitigen Abtriebs.
Besondere Merkmale
- Ausgelegt mit Fokus auf Drehzahl
- Außerordentliche Leistungsdichte - 3 mal stärker als Motoren vergleichbarer Baugröße
- Hohe Überlastungsfestigkeit
- Bestens geeignet als Direktantrieb, bzw. Generator für getriebelose Anwendungen
- Sonderwicklung auf Anfrage
- Auslegung und Herstellung des Motors auf bestimmten Betriebspunkt ist möglich

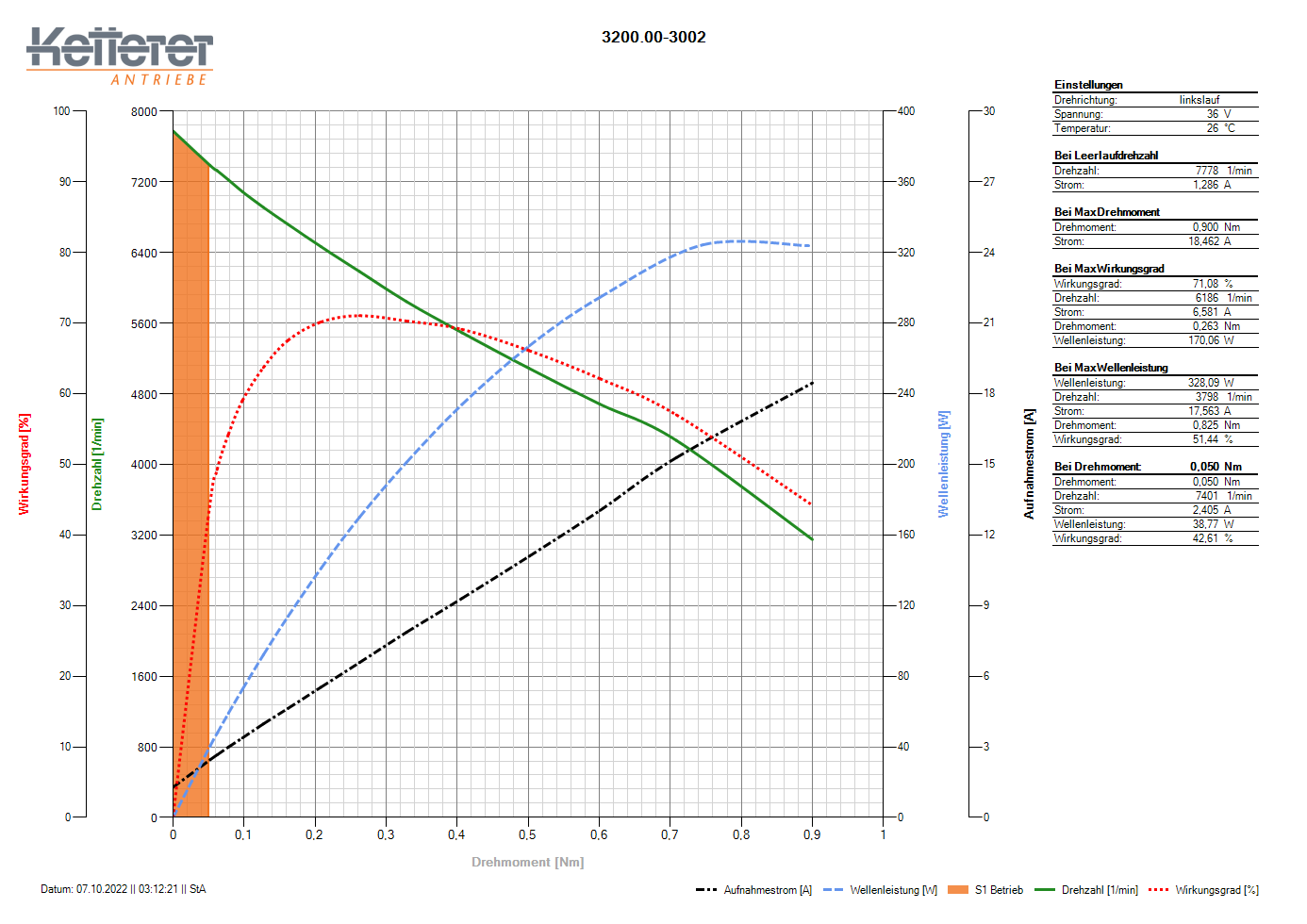

| t-Rex 3200-I-44-47 L21 S2 DH | 3200.00-3002 | |
| Shop |  |
|
| Nennspannung | 24 VDC | 36 VDC |
| Nennstrom | 3,4 A | 2,4 A |
| Nenndrehmoment | 0,1 Nm | 0,05 Nm |
| Nenndrehzahl | 4600 1/min | 7400 1/min |
| Wellenleistung im Nennmoment | 48 W | 38 W |
| Max. Wirkungsgrad | 65 % | 71 % |
| Leerlaufdrehzahl | 5168 1/min | 7778 1/min |
| Leerlaufstrom | 1,2 A | 1,3 A |
| Stillstandsmoment | 1,1 Nm | 0,9 Nm |
| Anlaufstrom bei Stillstandsmoment | 24 A | 18 A |
| Drehmomentkonstante | 0,047 Nm/A | 0,05 Nm/A |
| Drehzahlkonstante | 215 rpm/V | 216 rpm/V |
| Motorparameter | |
| Anschlusswiderstand (Phase-Phase) | 0,29 Ohm |
| Anschlussinduktivität (Phase-Phase) | 171 µH |
| Rotorträgheitsmoment | 9,5 kg* mm² |
| Anzahl Pole | 14 |
| Verschaltungsart | Stern |
| Anzahl Spule pro Phase | 2 |
| Verschaltung Spulen | 2 Serie |
| Drehrichtung | bidirektional |
3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer abgespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit einem STP-Viewer (z.B. dem kostenlosen Autodesk Viewer) öffnen und anschauen. Zum Download unserer 3D-Daten müssen Sie sich in Ihr Kundenkonto einloggen. Falls Sie noch kein Kundenkonto besitzen, können Sie sich jetzt registrieren.
