Motorantrieb für Durchgangsspindel 4778
Beschreibung

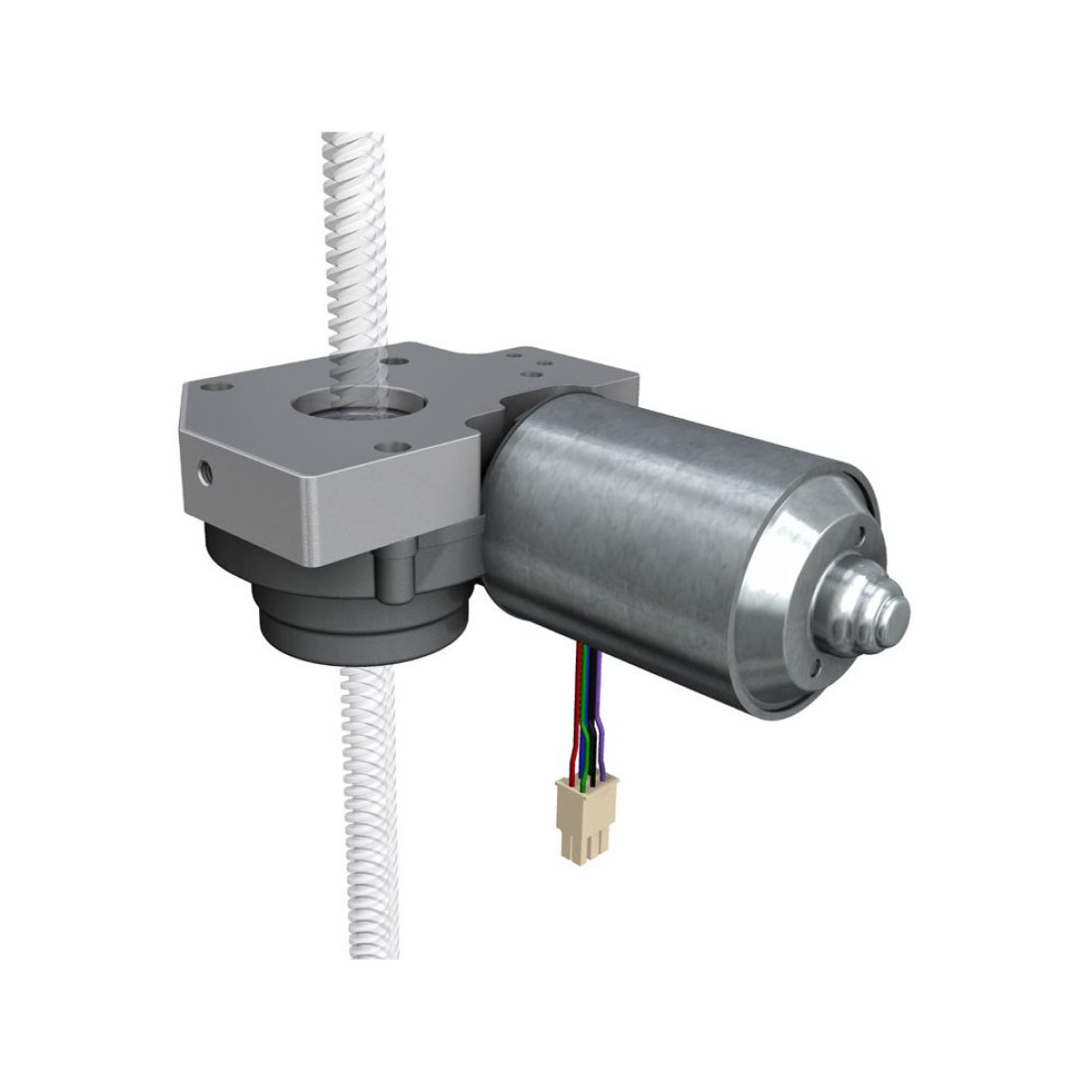

Kraftvoller 24 V DC Motor mit Schneckengetriebe, ausgelegt für nichtdrehende durchgehende Spindel für Schub- und Zugbewegungen.
Ein Kabel mit AMP-Stecker und eine integrierte Hall-Sensorik erlauben eine einfache und sichere Ansteuerung des Gesamtsystems.
Besondere Merkmale
- Zwei integrierte Hall-Sensoren zur Erfassung der Umdrehungen und der Drehrichtung
- Verschiedene Typen des Innengewindes für durchgehende Spindel
- Gute Selbsthemmungseigenschaften
- Schnell und kraftvoll
- Spindel muss separat bestellt werden
Variantenschlüssel
Die Varianten bilden sich durch verschiedene Innengewindetypen für die
Anbindung der Spindel.
Technische Hinweise
- Die Spindel ist nicht im Lieferumfang und muss separat bestellt werden

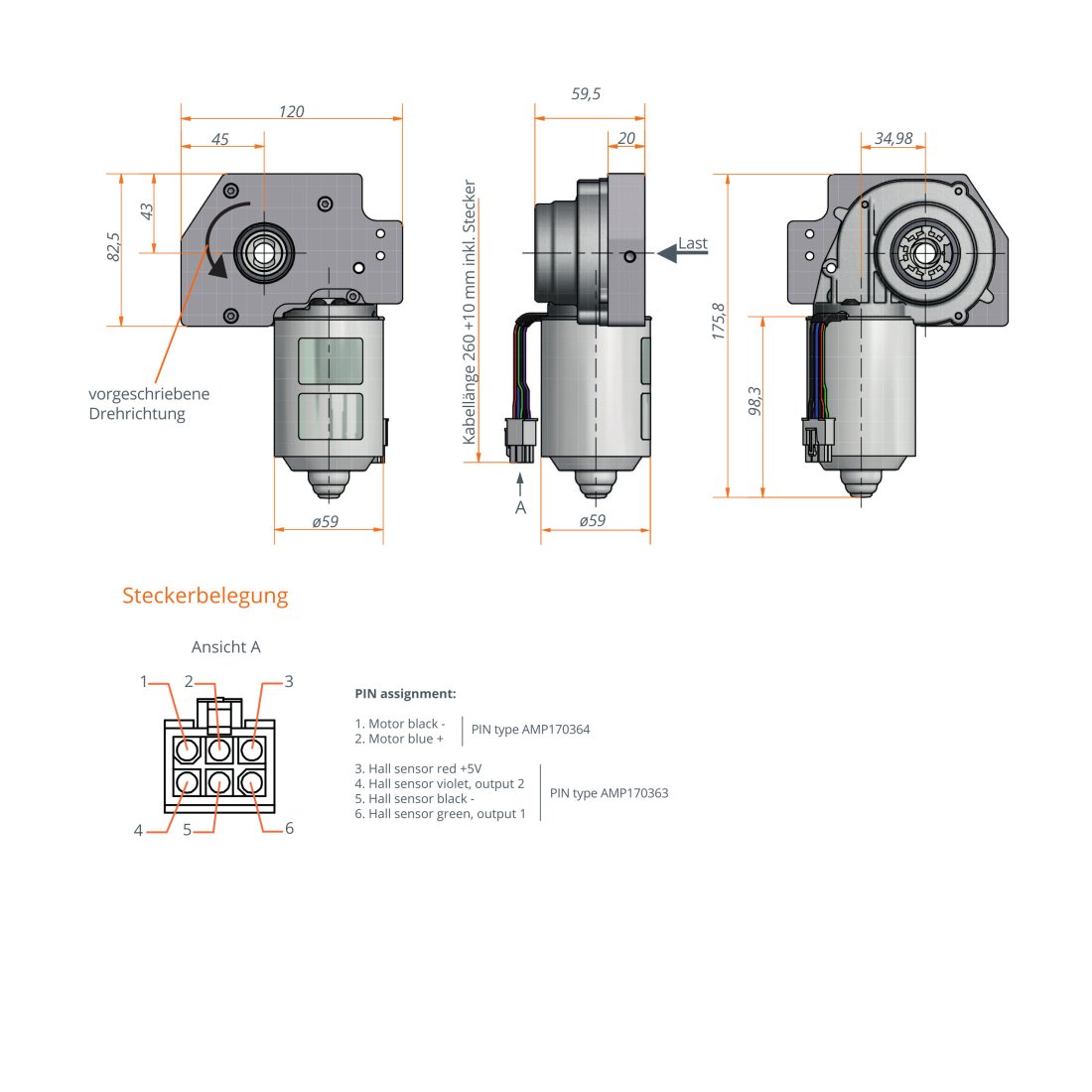

- Achtung: Die richtige Einbaulage unbedingt beachten (siehe Einbaubeispiel).
- Der Antrieb ist durch ein separates Führungssystem gegen die Einwirkung von Seitenkräften zu schützen.
- Der Arbeitsbereich des Antriebs (Nenndrehmoment) ist bei der Lebensdauer von 10.000 Doppelhüben ermittelt.
- Durch Verwendung einer Steuerung mit Kurzschlussbremse kann der Haltemoment des Antriebs erhöht werden.
| Baureihe | 4778.00-0002 | 4778.00-0004 | 4778.00-0006 |
| Shop |  |
|
|
| Antriebsmotor | DC Motor 24 V | DC Motor 24 V | DC Motor 24 V |
| Sensor/Versorgung | Hall/5 V DC/0,3 A | Hall/5 V DC/0,3 A | Hall/5 V DC/0,3 A |
| Schutzart | IP30 | IP30 | IP30 |
| Betriebstemperatur | 0° bis +30° | 0° bis +30° | 0° bis +30° |
| Strom (IN) bei max. Last | 8 A | 8 A | 8 A |
| Leerlaufdrehzahl | 270 U/min | 270 U/min | 270 U/min |
| Einschaltdauer im Leerlauf | 20% (bei 5 Min.) | 20% (bei 5 Min.) | 20% (bei 5 Min.) |
| Einschaltdauer bei max. Last | 10 s ON 240 s OFF | 13 s ON 240 s OFF | 8 s ON 240 s OFF |
| Max. Hubkraft* | 1900 N | 3700 N | 950 N |
| Verfahrgeschwindigkeit (konstant von F= 0 bis Fmax.)** | 24 mm/s | 12 mm/s | 45 mm/s |
| Statische Selbsthemmung *** | 200 kg | 380 kg | 200 kg |
| Abtrieb (Innengewinde) | SG16x8P4 RH | Tr16x4 RH | SG14x16P4 RH |
* Ermittelt für die Lebensdauer von 10.000 Doppelhüben
** Die Steuerung regelt das System so, dass die Verfahrgeschwindigkeit im gesamten Arbeitsbereich des Antriebs möglichst konstant gehalten wird
*** In Kombination mit Steuerung, welche über eine Kurzschlussbremse verfügt
