Motorantrieb 3112
Beschreibung

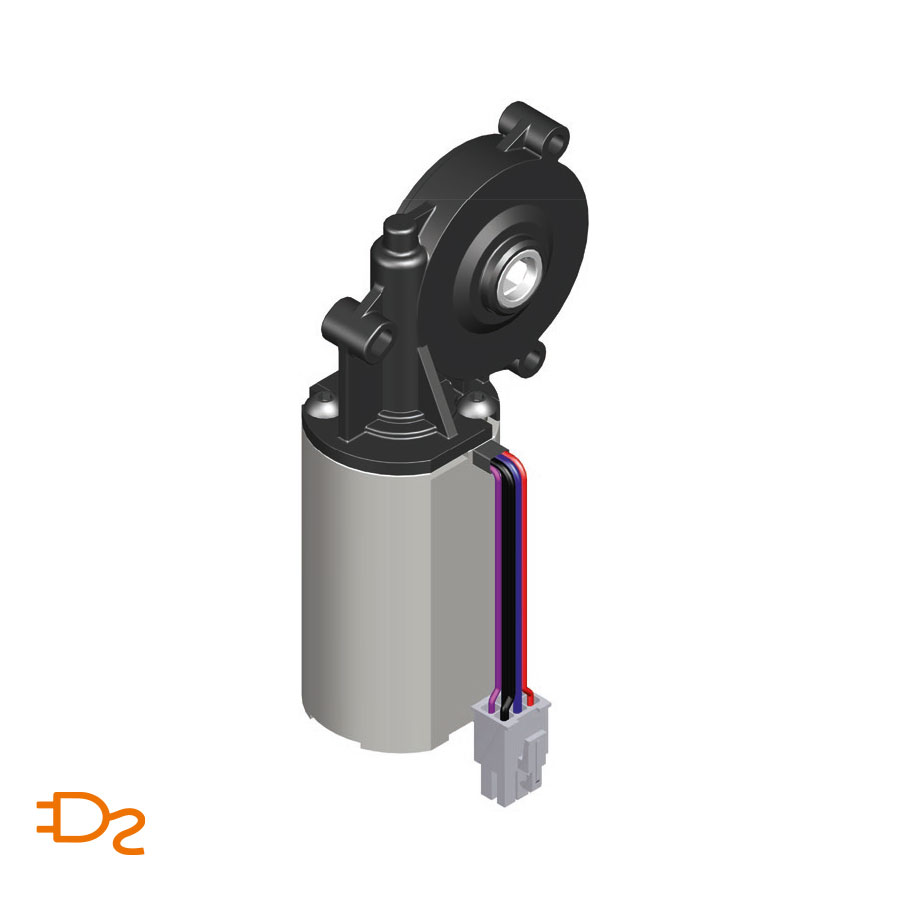

Kompakter 12 V DC Motor mit Schneckengetriebe und einem durchgehenden Sechskant.
Ein Kabel mit AMP-Stecker und eine integrierte Hall-Sensorik erlauben eine einfache und sichere Ansteuerung des Gesamtsystems. Einfach adaptierbar über Innensechskant und Befestigungsbohrungen.
Besondere Merkmale
- Zwei integrierte Hall-Sensoren zur Erfassung der zurückgelegten
Umdrehungen und der Drehrichtung - Durchgehender Innensechskant in Schlüsselweiten SW6 und SW9
- Gute Selbsthemmungseigenschaften
- 100 mm Motorkabel mit Stecker inklusive
Variantenschlüssel
Die Varianten bilden sich durch verschiedene Schlüsselweiten für die Anbindung der Spindel.
Technische Hinweise
- Der Antrieb erfordert eine geeignete 12 V Steuerung.
- Der Arbeitsbereich des Antriebs (Nenndrehmoment) ist bei der Lebensdauer von 10.000 Doppelhüben ermittelt.
- Durch Verwendung einer Steuerung mit Kurzschlussbremse kann der Haltemoment des Antriebs erhöht werden.
| Baureihe | 3112.00-1009 | 3112.00-1006 |
| Shop |  |
|
| Antriebsmotor | DC Motor 12 V | DC Motor 12 V |
| Sensor/Versorgung | Hall/5 V DC/0,3 A | Hall/5 V DC/0,3 A |
| Schutzart | IP30 | IP30 |
| Leerlaufdrehzahl | 120 U/min (12 V) | 120 U/min (12 V) |
| Einschaltdauer im Leerlauf | 20% (bei 5 min.) | 20% (bei 5 min.) |
| Einschaltdauer bei Nennlast* | 20 s ON 240 s OFF | 20 s ON 240 s OFF |
| Kurzzeitiger Spitzenmoment (<1sec) | 2,8 Nm | 2,8 Nm |
| Kurzzeitiger Spitzenmoment (<1s) | 6 Nm | 6 Nm |
| Antrieb | 6ktSW9 | 6ktSW6 |
* Belastung ermittelt auf die Lebensdauer von 10.000 Doppelhüben
| mit 3130.14-V1XEXXXHXXX | mit 3130.14-V2XEXXXHXXX | |
| Spindeltyp | TR14x3 RH | SG14x16P4 RH |
| Einschaltdauer bei Nennlast* & Hub 500 mm | 90 s ON/ 540 s OFF | 25 s ON/ 300 s OFF |
| Max. Hubkraft F1* | 900 N | 400 N |
| Max. Zugkraft F2* | 500 N | 400 N |
| Stat. Selbsthemmung | 150 kg | 60 kg |
