DC-Motorantrieb 3143
Beschreibung
Kraftvoller DC Motor mit Schneckengetriebe und durchgehendem Innensechskant. Der Antrieb wurde für ergonomische Tischanwendungen entwickelt, findet allerdings auch in vielen anderen Bereichen Verwendung. Das Kabel mit Stecker und eine integrierte Hall-Sensorik erlauben die einfache und sichere Ansteuerung des Gesamtsystems.
Besondere Merkmale
- Zwei integrierte Hall-Sensoren zur Erfassung der Umdrehungen und der Drehrichtung
- Durchgehender Innensechskant in Schlüsselweiten SW6, SW7, SW9
- Als „Kraftpaket“- oder als „Schnellläufer“-Variante erhältlich
- Je nach Variante: 1,2 m (Varianten: V01 / V02) oder 0,1 m (Variante V03) Motorkabel mit Stecker inklusive
- Gute Selbsthemmungseigenschaften
- Kombinierbar mit allen Ketterer-Spindelsystemen
Technische Hinweise
- Der Arbeitsbereich des Antriebs (Nenndreh- moment) ist bei der Lebensdauer von 10.000 Doppelhüben bei Tischanwendungen ermittelt
- Durch Verwendung einer Steuerung mit Kurzschlussbremse kann der Haltemoment des Antriebs deutlich erhöht werden
- Durch die Steuerung (in Verbindung mit LogicData Steuerung Compact-3) wird das System so geregelt, dass die Drehzahl im gesamten Arbeitsbereich des Antriebs möglichst konstant gehalten wird
| Baureihe |

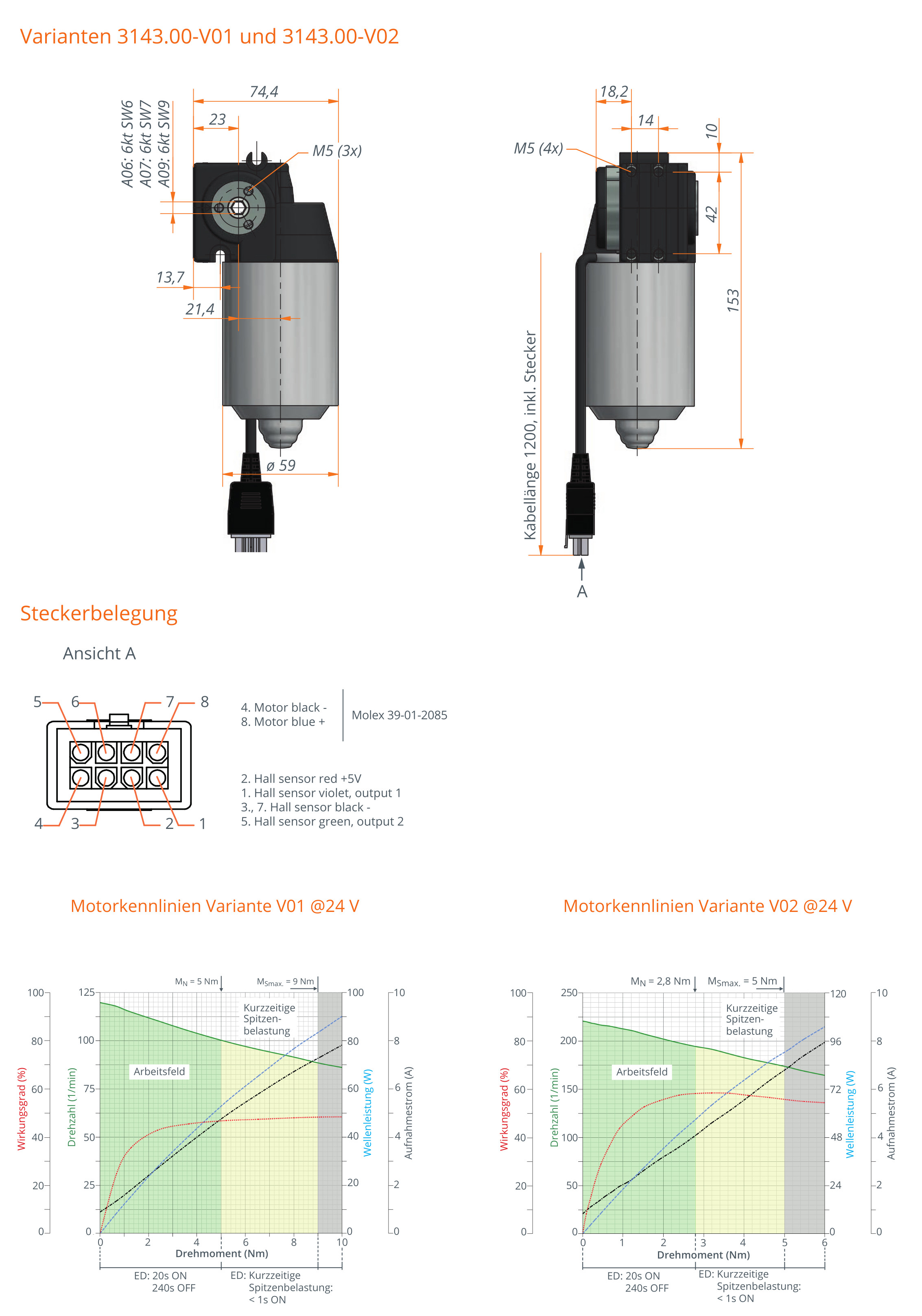

3143.00-V01A06KSMS
3143.00-V01A07KSMS 3143.00-V01A09KSMS |
3143.00-V02A06KSMS 3143.00-V02A07KSMS 3143.00-V02A09KSMS |

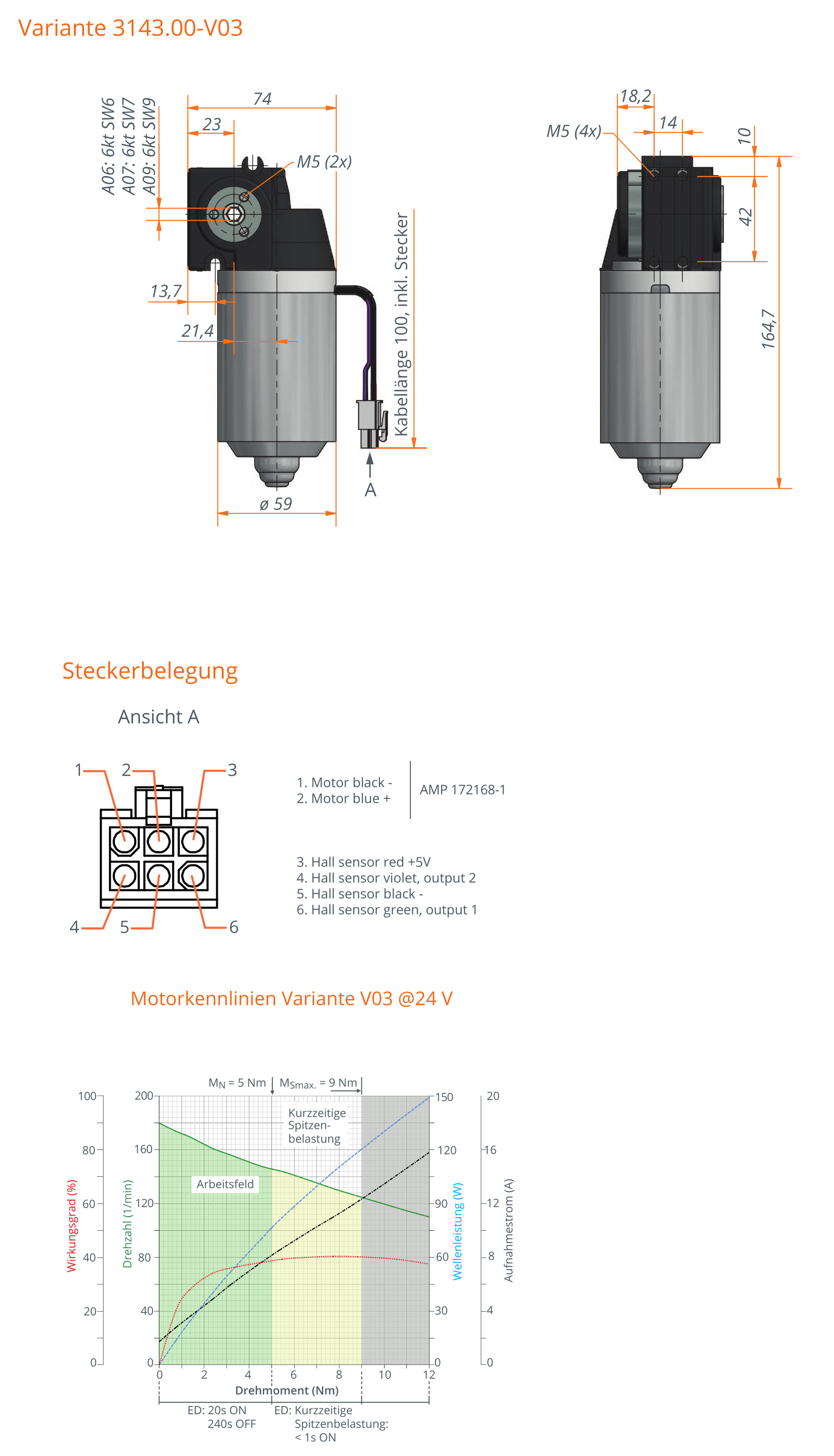

3143.00-V03A06K1MS 3143.00-V03A07K1MS 3143.00-V03A09K1MS |
| Antriebsmotor | DC Motor 24 V | DC Motor 24 V | DC Motor 24 V |
| Spannungsbereich | 12 V -32 V | 12 V -32 V | 12 V -32 V |
| Sensor/Versorgung | Hall/5 V DC/0,3 A | Hall/5 V DC/0,3 A | Hall/5 V DC/0,3 A |
| Schutzart | IP30 | IP30 | IP30 |
| Leerlaufdrehzahl | 115 U/min (24 V) 120 U/min * | 230 U/min (24 V) 240 U/min * | 180 U/min |
| Einschaltdauer im Leerlauf | 20% (bei 5 Min.) | 20% (bei 5 Min.) | 20% (bei 5 Min.) |
| Nenndrehmoment** | 5 Nm | 2,8 Nm | 5 Nm |
| Nennstrom | 3,9 A bei 5 Nm | 3,9 A bei 5 Nm | 4 A bei 2,8 Nm |
| Nenndrehzahl* | 105 U/min (24 V) | 210 U/min (24 V) | 150 U/min |
| Einschaltdauer bei Nennlast** | 20 s ON 240 s OFF | 20 s ON 240 s OFF | 20 s ON 240 s OFF |
| Kurzzeitiger Spitzenmoment (<1s) | 9 Nm | 9 Nm | 5 Nm |
| Antrieb |
A06: 6ktSW6
A07: 6ktSW7 A09: 6ktSW9 |
A06: 6ktSW6 A07: 6ktSW7 A09: 6ktSW9 |
A06: 6ktSW6 A07: 6ktSW7 A09: 6ktSW9 |
| Passende Steuerung*** (Ansteuerung 2 Antriebe synchron) | LogicData Compact-3
EU: 1000.49-02 US: 1000.49-12 | LogicData Compact-3
EU: 1000.49-29 US: 1000.49-39 |
|
* In Verbindung mit LogicData Steuerung Compact-3
** Belastung ermittelt für die Lebensdauer von 10.000 Doppelhüben (bei Tischanwendungen)
*** Weitere Varianten siehe Kapitel Zubehör / Steuerungen
