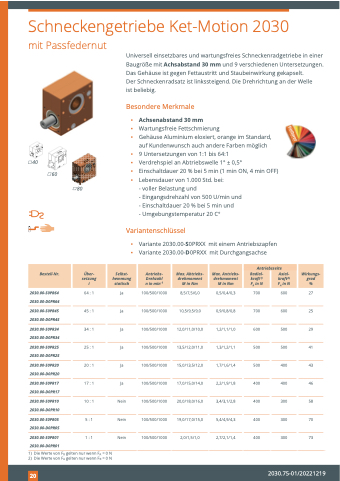

Page 20 - Ketterer Antriebe – Broschüre Schneckenradgetriebe

Schneckengetriebe Ket-Motion 2030 mit Passfedernut
40
Universell einsetzbares und wartungsfreies Schneckenradgetriebe in einer Baugröße mit Achsabstand 30 mm und 9 verschiedenen Untersetzungen. Das Gehäuse ist gegen Fettaustritt und Staubeinwirkung gekapselt.
Der Schneckenradsatz ist linkssteigend. Die Drehrichtung an der Welle
ist beliebig.
Besondere Merkmale
▪ Achsenabstand 30 mm
▪ Wartungsfreie Fettschmierung
▪ Gehäuse Aluminium eloxiert, orange im Standard,
auf Kundenwunsch auch andere Farben möglich
▪ 9 Untersetzungen von 1:1 bis 64:1
▪ Verdrehspiel an Abtriebswelle 1° ± 0,5°
▪ Einschaltdauer 20 % bei 5 min (1 min ON, 4 min OFF)
▪ Lebensdauer von 1.000 Std. bei:
- voller Belastung und
- Eingangsdrehzahl von 500 U/min und - Einschaltdauer 20 % bei 5 min und
- Umgebungstemperatur 20 C°
Variantenschlüssel
60
80
▪ ▪
Variante 2030.00-S0PRXX mit einem Antriebszapfen Variante 2030.00-D0PRXX mit Durchgangsachse
Bestell-Nr.
Über- setzung i
Selbst- hemmung statisch
Antriebs- Drehzahl n in min-1
Max. Abtriebs- drehmoment M in Nm
Max. Antriebs- drehmoment M in Nm
Antriebsseite
Wirkungs- grad
%
Radial- kraft1) FR in N
Axial- kraft2) FA in N
2030.00-S0PR64 2030.00-D0PR64 2030.00-S0PR45 2030.00-D0PR45 2030.00-S0PR34 2030.00-D0PR34 2030.00-S0PR25 2030.00-D0PR25 2030.00-S0PR20 2030.00-D0PR20 2030.00-S0PR17 2030.00-D0PR17 2030.00-S0PR10 2030.00-D0PR10 2030.00-S0PR05 2030.00-D0PR05 2030.00-S0PR01 2030.00-D0PR01
64 : 1
45 : 1
34 : 1
25 : 1
20 : 1
17 : 1
10 : 1
5 : 1
1 : 1
Ja
Ja
Ja
Ja
Ja
Ja
Nein
Nein
100/500/1000
100/500/1000
100/500/1000
100/500/1000
100/500/1000
100/500/1000
100/500/1000
100/500/1000
8,5/7,5/6,0
10,5/9,5/9,0
12,0/11,0/10,0
13,5/12,0/11,0
15,0/13,5/12,0
17,0/15,0/14,0
20,0/18,0/16,0
19,0/17,0/15,0
0,5/0,4/0,3
0,9/0,8/0,8
700 600 27
700 600 25
29
41
43
46
400 300 58
400 300 70
1,2/1,1/1,0
600
500
1,3/1,2/1,1
500
500
1,7/1,6/1,4
500
400
2,2/1,9/1,8
400
400
3,4/3,1/2,8
5,4/4,9/4,3
Nein
100/500/1000
2,0/1,5/1,0
2,7/2,1/1,4
400 300 73
1) Die Werte von FR gelten nur wenn FA = 0 N 2) Die Werte von FA gelten nur wenn FR = 0 N
210
2030.75-01/20221219
