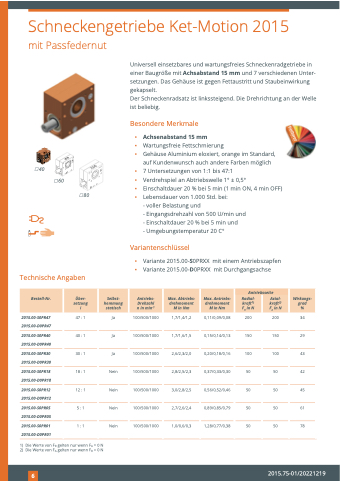

Schneckengetriebe Ket-Motion 2015 mit Passfedernut
40
60
Universell einsetzbares und wartungsfreies Schneckenradgetriebe in einer Baugröße mit Achsabstand 15 mm und 7 verschiedenen Unter- setzungen. Das Gehäuse ist gegen Fettaustritt und Staubeinwirkung gekapselt.
Der Schneckenradsatz ist linkssteigend. Die Drehrichtung an der Welle ist beliebig.
Besondere Merkmale
▪ Achsenabstand 15 mm
▪ Wartungsfreie Fettschmierung
▪ Gehäuse Aluminium eloxiert, orange im Standard,
auf Kundenwunsch auch andere Farben möglich
▪ 7 Untersetzungen von 1:1 bis 47:1
▪ Verdrehspiel an Abtriebswelle 1° ± 0,5°
▪ Einschaltdauer 20 % bei 5 min (1 min ON, 4 min OFF)
▪ Lebensdauer von 1.000 Std. bei:
- voller Belastung und
- Eingangsdrehzahl von 500 U/min und - Einschaltdauer 20 % bei 5 min und
- Umgebungstemperatur 20 C°
Variantenschlüssel
▪ Variante 2015.00-S0PRXX mit einem Antriebszapfen
▪ Variante 2015.00-D0PRXX mit Durchgangsachse
Technische Angaben
80
Bestell-Nr.
Über- setzung i
Selbst- hemmung statisch
Antriebs- Drehzahl n in min-1
Max. Abtriebs- drehmoment M in Nm
Max. Antriebs- drehmoment M in Nm
Antriebsseite
Wirkungs- grad
%
Radial- kraft1) FR in N
Axial- kraft2) FA in N
2015.00-S0PR47 2015.00-D0PR47 2015.00-S0PR40 2015.00-D0PR40 2015.00-S0PR30 2015.00-D0PR30 2015.00-S0PR18 2015.00-D0PR18 2015.00-S0PR12 2015.00-D0PR12 2015.00-S0PR05 2015.00-D0PR05 2015.00-S0PR01 2015.00-D0PR01
47 : 1 Ja
40 : 1 Ja
30 : 1 Ja
18 : 1 Nein
12 : 1 Nein
5 : 1 Nein
1 : 1 Nein
100/500/1000
100/500/1000
100/500/1000
100/500/1000
100/500/1000
100/500/1000
100/500/1000
1,7/1,4/1,2
1,7/1,6/1,5
2,6/2,3/2,0
2,8/2,5/2,3
3,0/2,8/2,5
2,7/2,6/2,4
1,0/0,6/0,3
0,11/0,09/0,08
0,15/0,14/0,13
0,20/0,18/0,16
0,37/0,33/0,30
0,56/0,52/0,46
0,89/0,85/0,79
1,28/0,77/0,38
200
200 34
29
43
42
45
50 61
50 78
150
150
100
100
50
50
50
50
50
50
1) Die Werte von FR gelten nur wenn FA = 0 N 2) Die Werte von FA gelten nur wenn FR = 0 N
61
2015.75-01/20221219
