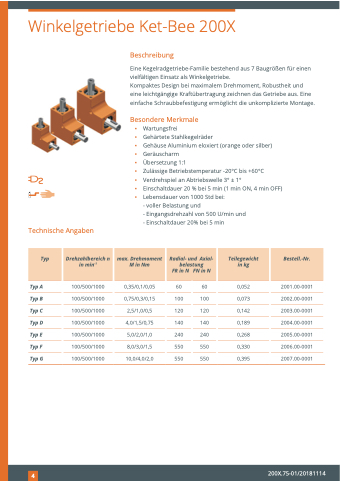

Winkelgetriebe Ket-Bee 200X
Technische Angaben
Beschreibung
Eine Kegelradgetriebe-Familie bestehend aus 7 Baugrößen für einen vielfältigen Einsatz als Winkelgetriebe.
Kompaktes Design bei maximalem Drehmoment, Robustheit und eine leichtgängige Kraftübertragung zeichnen das Getriebe aus. Eine einfache Schraubbefestigung ermöglicht die unkomplizierte Montage.
Besondere Merkmale
▪ Wartungsfrei
▪ Gehärtete Stahlkegelräder
▪ Gehäuse Aluminium eloxiert (orange oder silber)
▪ Geräuscharm
▪ Übersetzung 1:1
▪ Zulässige Betriebstemperatur -20°C bis +60°C
▪ Verdrehspiel an Abtriebswelle 3° ± 1°
▪ Einschaltdauer 20 % bei 5 min (1 min ON, 4 min OFF)
▪ Lebensdauer von 1000 Std bei:
- voller Belastung und
- Eingangsdrehzahl von 500 U/min und - Einschaltdauer 20% bei 5 min
Typ
Drehzahlbereich n in min-1
max. Drehmoment M in Nm
Radial- und Axial- belastung
FR in N FN in N
Teilegewicht in kg
Bestell.-Nr.
Typ A Typ B Typ C Typ D Typ E Typ F Typ G
100/500/1000 100/500/1000 100/500/1000 100/500/1000 100/500/1000 100/500/1000 100/500/1000
0,35/0,1/0,05 0,75/0,3/0,15 2,5/1,0/0,5 4,0/1,5/0,75 5,0/2,0/1,0 8,0/3,0/1,5 10,0/4,0/2,0
60 60 0,052 100 100 0,073 120 120 0,142 140 140 0,189 240 240 0,268 550 550 0,330 550 550 0,395
2001.00-0001 2002.00-0001 2003.00-0001 2004.00-0001 2005.00-0001 2006.00-0001 2007.00-0001
14
200X.75-01/20181114
