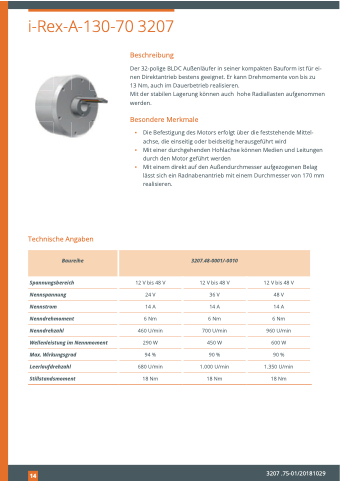

i-Rex-A-130-70 3207
Beschreibung
Der 32-polige BLDC Außenläufer in seiner kompakten Bauform ist für ei- nen Direktantrieb bestens geeignet. Er kann Drehmomente von bis zu
13 Nm, auch im Dauerbetrieb realisieren.
Mit der stabilen Lagerung können auch hohe Radiallasten aufgenommen werden.
Besondere Merkmale
▪ Die Befestigung des Motors erfolgt über die feststehende Mittel- achse, die einseitig oder beidseitig herausgeführt wird
▪ Mit einer durchgehenden Hohlachse können Medien und Leitungen durch den Motor geführt werden
▪ Mit einem direkt auf den Außendurchmesser aufgezogenen Belag lässt sich ein Radnabenantrieb mit einem Durchmesser von 170 mm realisieren.
Technische Angaben
Spannungsbereich Nennspannung
Nennstrom
Nenndrehmoment Nenndrehzahl
Wellenleistung im Nennmoment Max. Wirkungsgrad Leerlaufdrehzahl Stillstandsmoment
12 V bis 48 V 24 V
14 A
6 Nm 460 U/min 290 W
94 % 680 U/min 18 Nm
12 V bis 48 V 36 V
14 A
6 Nm 700 U/min 450 W
90 % 1.000 U/min 18 Nm
12 V bis 48 V 48 V
14 A
6 Nm 960 U/min 600 W
90 % 1.350 U/min 18 Nm
Baureihe
3207.48-0001/-0010
142
3207 .75-01/20181029
